电动缸选型指南

类别:技术知识 阅读量:1576 发表时间:2023-02-04


1、电机输出扭矩与电动缸输出力的关系

F = T*η*2π*R/L

F:电动缸输出力,单位:kN     T:电机输出扭矩,单位:Nm    R:减速比    L:丝杆导程,单位:mm

η:效率(一般选择电动缸的总效率为85%,但是效率根据实际使用工况会有变化,请注意)

2、电动缸的寿命计算

      电动缸的寿命一般指电动缸内部使用的丝杆寿命,可以分为两个部分,一是丝杆的疲劳寿命,它可以通过计算得出;另一个是使用寿命,取决于使用条件(如温度、灰尘、使用润滑的种类和定期添加的频率等等)。使用寿命往往通过经验得出。以下是电动缸的疲劳寿命计算方法。

          L10 =(Ca/Fm)3 *S

L10:电动缸的寿命,单位:km    Fm:电动缸承受的平均负载,单位:kN

Ca:丝杆螺母的基本额定动负载,单位:kN(可通过丝杆样本查出)    S:丝杆导程,单位:mm

3、平均负载的计算

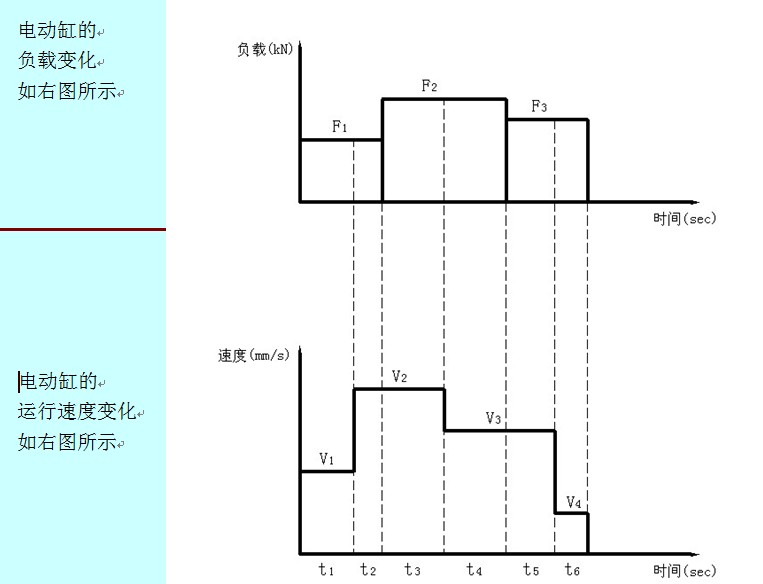

平均负载是指电动缸在一个工作循环中,综合在各个不同工作区间的力、速度和时间后得出的立方平均值。




那么电动缸的平均负载的计算公式如下
